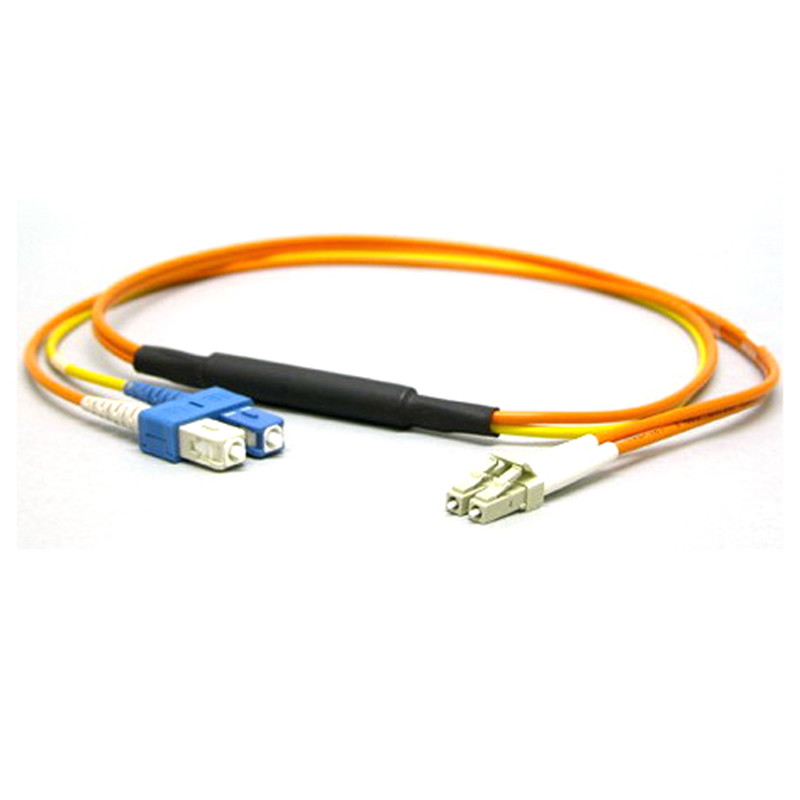

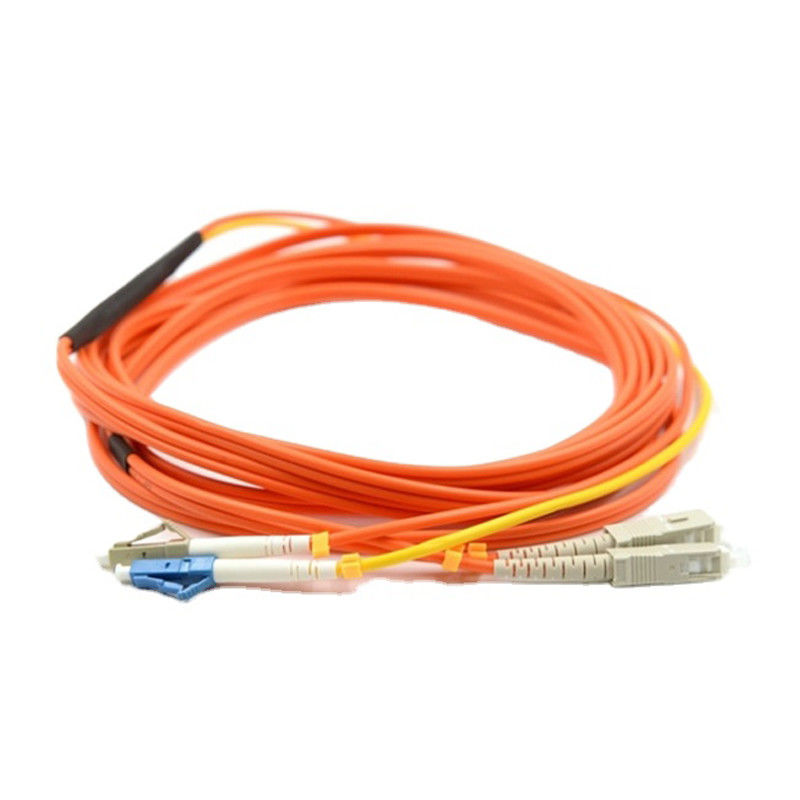

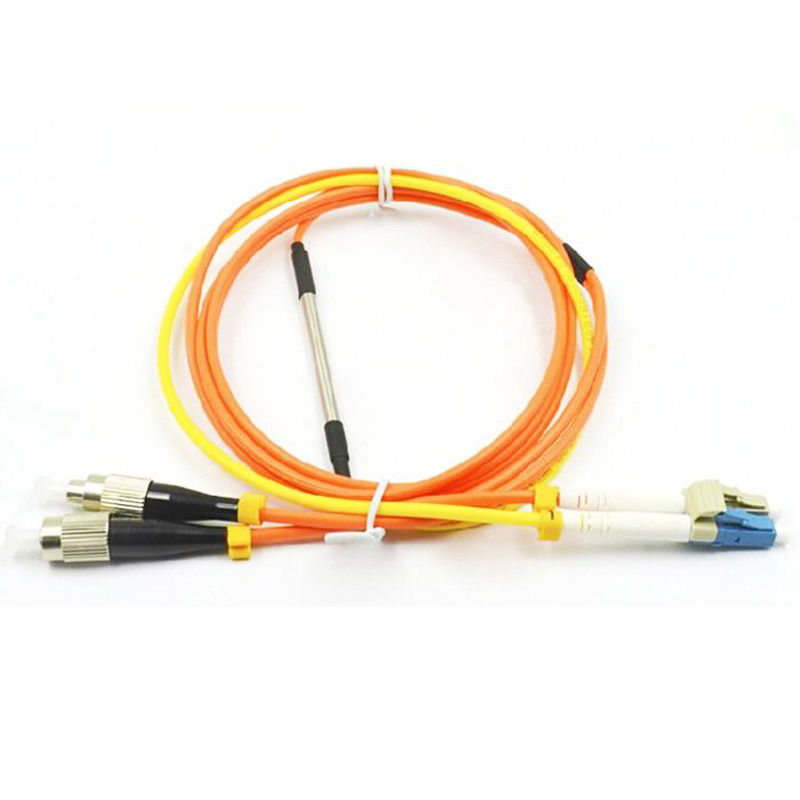

অপটিক্যাল ফাইবার প্যাচ কর্ড মাল্টিমোড থেকে সিঙ্গেলমোড মোড কন্ডিশনিং ফাইবার প্যাচ লিড

মোড- কন্ডিশনিং প্যাচকর্ড

বর্ণনা

মোড কন্ডিশনিং প্যাচকর্ড গিগাবিট ইথারনেট 1000BASE-LX সমাধানে ব্যবহারের জন্য ডিজাইন করা হয়েছে।

এই ডুপ্লেক্স প্যাচ কর্ডের প্রতিটি প্রান্তে একটি একক-মোড ফাইবার অফসেট সহ দুটি প্রান্তের একটিতে মাল্টিমোড ফাইবার সংযোগের সাথে সংযোগকারী থাকে।এটি IEEE 802.3z অ্যাপ্লিকেশন স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।গিগাবিট ইথারনেটের জন্য -LX 1300 nm ট্রান্সসিভার মডিউল ব্যবহার করার অনুমতি দেওয়ার জন্য এই প্যাচ কর্ডটি প্রয়োজনীয়।
মোড কন্ডিশনিং প্যাচ কর্ড 2 মিটার থেকে 5 মিটার দৈর্ঘ্যের মধ্যে।এই সীমার বাইরে এই প্যাচকর্ডগুলি দৈর্ঘ্যে থাকা ব্যবহারিক নয়।
একটি মোড কন্ডিশনার প্যাচ কর্ড একাধিক সংকেত দূর করে।

বৈশিষ্ট্য

• Singelemode LC GBIC কে মাল্টিমোড SC প্যাচ প্যানেলে রূপান্তর করে

• 62.5/125 এবং 8.3/125

• সিগন্যাল লস অফসেট করে MMF এর উপর 1000Base-LX গিগাবিট ইথারনেট চালান

• SC প্যাচ বে সহ মাল্টিমোড ফাইবার ব্যাকবোনে LC GBIC সিঙ্গেলমোড ট্রান্সসিভার ব্যবহার করুন

• একটি মাল্টিমোড ফাইবারের কেন্দ্র থেকে Singlemode লেজার লঞ্চ অফসেট

• আজীবন সীমিত ওয়ারেন্টি

কিভাবে মোড কন্ডিশনার তারের কাজ করে
এই কন্ডিশনিং ফাইবার অপটিক প্যাচ কর্ডের প্রয়োজন গিগাবিট ইথারনেটের জন্য ব্যবহৃত-LX বা লং-ওয়েভ (1300nm) ট্রান্সসিভার মডিউলগুলির একক-মোড লঞ্চ প্রকৃতির কারণে।

একটি মাল্টিমোড ফাইবারের কেন্দ্রে একটি একক-মোড লেজার চালু করার ফলে একাধিক সংকেত তৈরি হতে পারে যা ফাইবারের অন্য প্রান্তে রিসিভারকে বিভ্রান্ত করে।

সেই ক্ষেত্রে, একটি মোড কন্ডিশনার প্যাচ কর্ড একটি মাল্টিমোড ফাইবারের কেন্দ্র থেকে একক-মোড লঞ্চকে অফসেট করার অনুমতি দিয়ে এই একাধিক সংকেতগুলিকে সরিয়ে দেয়।

এই অফসেট পয়েন্টটি একটি লঞ্চ তৈরি করে যা সাধারণ মাল্টিমোড LED লঞ্চের অনুরূপ।(নীচের চিত্র দেখুন)

কিভাবে মোড কন্ডিশনিং কেবল ইনস্টল করবেন
যদি আপনার গিগাবিট LX সুইচটি SC বা LC সংযোগকারী দিয়ে সজ্জিত থাকে, তাহলে অনুগ্রহ করে তারের হলুদ লেগ (সিঙ্গেলমোড) ট্রান্সমিট সাইডে এবং কমলা লেগ (মাল্টিমোড) সরঞ্জামের রিসিভ সাইডে সংযোগ করতে ভুলবেন না।

এটা জরুরী যে এই কনফিগারেশনটি উভয় প্রান্তে বজায় রাখা আবশ্যক। ট্রান্সমিট এবং রিসিভের অদলবদল শুধুমাত্র কেবল প্ল্যান্টের পাশেই করা যেতে পারে। (নীচের চিত্রটি দেখুন)

স্পেসিফিকেশন
