| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | SKYLYNN or OEM, ODM |
| সাক্ষ্যদান: | ISO, ROHS, CE |
| ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
| প্যাকেজিং বিবরণ: | পিপি ব্যাগ, ভিতরের বাক্স, বাইরের বাক্স |
| ডেলিভারি সময়: | 2-7 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | 800,000 |
| মডেল নাম্বার.: | ভিএফএল-2105 | ডেলিভারি: | এফওবি |
|---|---|---|---|
| বিশেষভাবে তুলে ধরা: | ভিজ্যুয়াল ফল্ট লোকেটার 30mw,VFL ভিজ্যুয়াল ফল্ট লোকেটার,অপটিক্যাল ফল্ট লোকেটার 650nm |
||

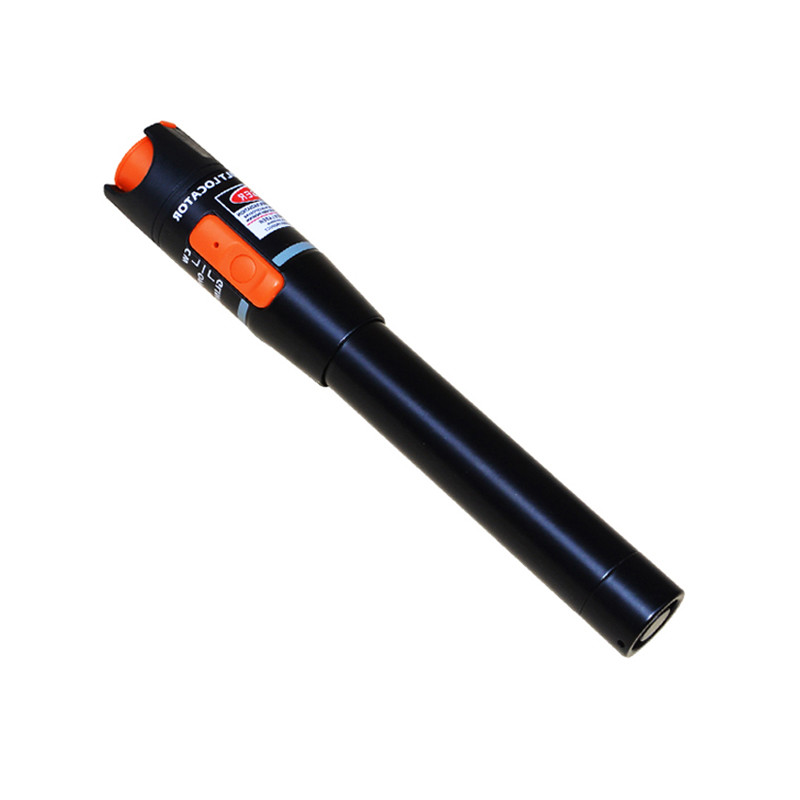

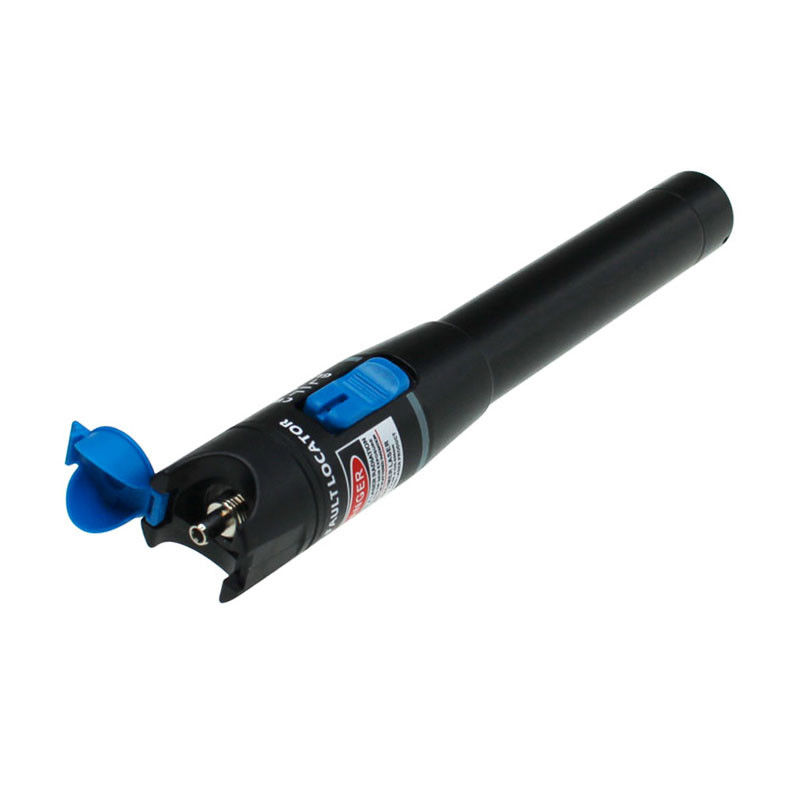

ভিজ্যুয়াল ফল্ট লোকেটার এখন অপটিক্যাল ফাইবার ট্রেস করতে, ফাইবারের ধারাবাহিকতা পরীক্ষা করতে এবং ফাইবার অপটিক তারের মধ্যে ব্রেক, খারাপ স্প্লাইস এবং টাইট, তীক্ষ্ণ বাঁকের মতো ত্রুটিগুলি খুঁজে পেতে সবচেয়ে বেশি ব্যবহৃত ফাইবার অপটিক টেস্টিং ডিভাইসগুলির মধ্যে একটি।সবচেয়ে জনপ্রিয় ভিজ্যুয়াল ফল্ট লোকেটার হল পেন শেপ ভিএফএল এবং হ্যান্ড-হোল্ড ভিএফএল, যা যথাক্রমে নিচের ছবিতে দেখানো হয়েছে।নতুন ফাইবার লিঙ্ক ইনস্টল করা হোক বা বিদ্যমান নেটওয়ার্কের সমস্যা সমাধান করা হোক না কেন, আপনি যত দ্রুত একটি সমস্যা সনাক্ত করতে পারবেন, তত দ্রুত আপনি এটি ঠিক করতে পারবেন।অল্প সময়ের মধ্যে ফাইবার অপটিক তারের ত্রুটি সনাক্ত করতে, বিভিন্ন ফাইবার অপটিক পরীক্ষককে OTDR (অপটিক্যাল টাইম-ডোমেন রিফ্লোমিটার) এর মতো ফাইবার অপটিক কেবলের ত্রুটিগুলি সনাক্ত করার জন্য আমন্ত্রণ জানানো হচ্ছে।যাইহোক, পরীক্ষার সময় OTDR এর ডেড জোন আছে।আরেকটি সহজ এবং দরকারী পরীক্ষক যা একটি OTDR ডেড জোনে কাজ করতে পারে তা সাধারণত OTDR এর আনুষঙ্গিক হিসাবে কাজ করতে ব্যবহৃত হয়।এটি ভিএফএল (ভিজ্যুয়াল ফল্ট লোকেটার) নামে পরিচিত যা কিছু পরিস্থিতিতে সময় বাঁচানোর পদ্ধতিতে ফাইবার অপটিক কেবলের ত্রুটিগুলি সনাক্ত করতে একা কাজ করতে পারে।
650nm এ উজ্জ্বল লাল লেজার।
স্পন্দিত এবং CW অপারেশন।
স্ট্যান্ডার্ড এএ ক্ষারীয় ব্যাটারি।
দ্রুত ভাঙা বিন্দু সনাক্ত করুন.
শ্রমসাধ্য এবং জলরোধী নকশা.

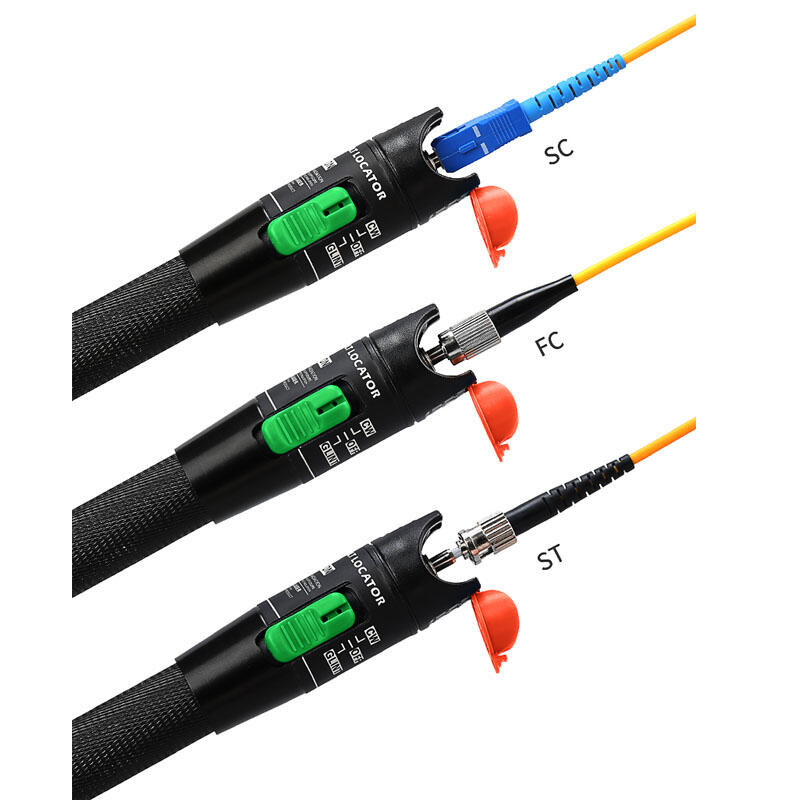

2.5 মিমি সর্বজনীন সংযোগকারী।
ভিএফএল ব্যবহার করা খুবই সহজ।একটি VFL ব্যবহার করার পদক্ষেপগুলি নিম্নরূপ প্রদান করা হয়েছে:
প্রথম ধাপ: টেস্ট ফাইবার তারের উভয় প্রান্ত থেকে প্লাস্টিকের সংযোগকারী কভারগুলি সরিয়ে ফেলুন।
ধাপ দুই: ফাইবারের এক প্রান্তে ফাইবার অপটিক ভিজ্যুয়াল ফল্ট লোকেটার সংযোগ করুন।পরীক্ষক বোতাম টিপুন এবং লক্ষ্য করুন যে আলো ফাইবারের অন্য প্রান্ত থেকে নির্গত হয়।এটি ফাইবার লিঙ্কের ধারাবাহিকতার একটি সহজ ইঙ্গিত দেয়।
ধাপ তিন: অন্যান্য ফাইবার দিয়ে পুনরাবৃত্তি করুন।আলোর জন্য পরীক্ষা করুন যা একটি ত্রুটিপূর্ণ স্প্লাইস থেকে ফুটো হতে দেখা যায়।এটি খারাপ স্প্লাইস বা জয়েন্টগুলিতে চাক্ষুষ ত্রুটি খুঁজে বের করার একটি সহজ উপায় চিত্রিত করতে পারে।
চতুর্থ ধাপ: সমস্ত সরঞ্জাম সংযোগ বিচ্ছিন্ন করুন, প্লাস্টিকের কভারগুলি সংযোগকারীর প্রান্তে ফিরিয়ে দিন এবং আপনি ব্যবহারিক শুরু করার আগে যে অবস্থায় ছিল সবকিছু ফিরিয়ে দিন যাতে পরবর্তী গ্রুপটি সম্পূর্ণরূপে ব্যবহারিক কাজটি করতে পারে।
|
পণ্য |
ভিএফএল-2105 |
|
আউটপুট শক্তি* |
>10mW |
|
গতিশীল দূরত্ব** |
>10 কিমি |
|
তরঙ্গদৈর্ঘ্য |
650nm ± 20nm |
|
অপারেশন মোড |
স্পন্দিত (2Hz) এবং CW |
|
সংযোগকারী |
2.5 মিমি ইউপিপি (বা কাস্টমাইজ 1.25 মিমি ইউপিপি) |
|
আকার (H*W*D) |
175 মিমি * 26 মিমি * 26 মিমি |
|
ওজন |
80 গ্রাম |
1. FOD1205H 650nm অপটিক্যাল পাওয়ার মিটার দ্বারা পরীক্ষিত
2. মানুষের চোখ মিন.সংবেদনশীলতা -120dBm, এবং 10dB/km ফাইবারে 650nm ক্ষতি
