OPGW তারের জন্য সাসপেনশন ক্ল্যাম্প

আবেদন

প্রিফর্মড সাসপেনশন ক্ল্যাম্পগুলি OPGW কেবল এবং খুঁটিগুলির (টাওয়ার) সাথে সংযোগ স্থাপনের উদ্দেশ্যে, সমর্থন পয়েন্টে OPGW কেবলগুলির স্ট্যাটিক স্ট্রেস হ্রাস করে এবং ADSS তারগুলির অ্যান্ট-কম্পন ক্ষমতা বৃদ্ধি করে, এওলিয়ান কম্পনের গতিশীল চাপের বিরুদ্ধে কুশনিং এবং সেইসাথে নিশ্চিত করে যে তারের নমন অনুমতিযোগ্য মান অতিক্রম করবে না, তারের বাঁক চাপ তৈরি না করা, যাতে ফাইবার অপটিক ইনস্টলেশনের পরে তারের অতিরিক্ত ক্ষতি উত্পাদন না.

গঠন এবং উপাদান

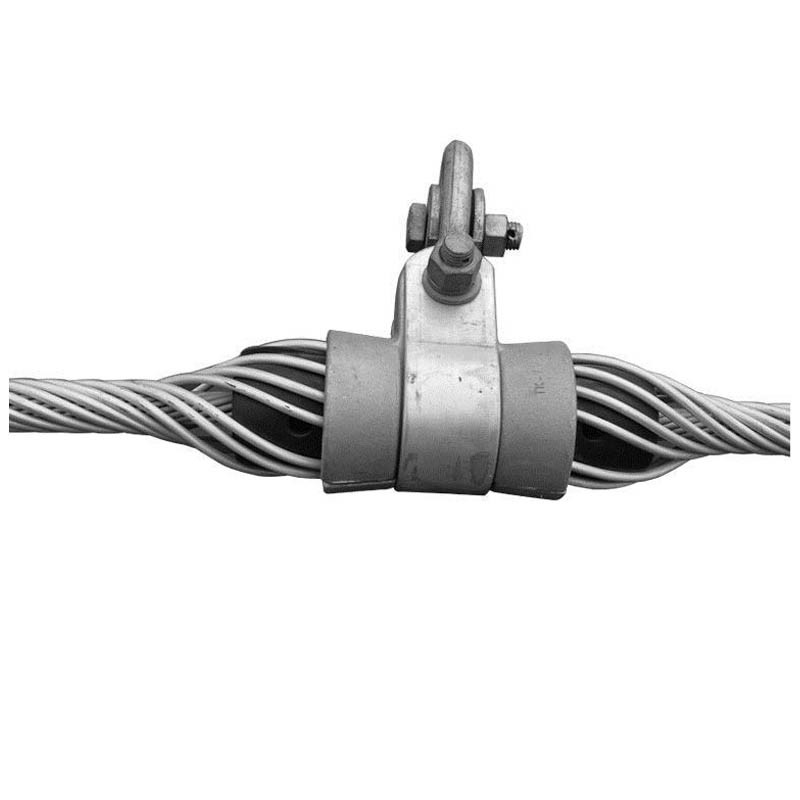

প্রিফর্মড সাসপেনশন ক্ল্যাম্প সাসপেনশন স্প্লিন্টের সাথে একত্রিত হয় ( সাসপেনশন স্প্লিন্ট রাবার ইনসার্ট, হাউজিং, বোল্ট, স্প্রিং ওয়াশার, ফ্ল্যাট ওয়াশার, নাট, স্প্লিন্ট পিন), বাইরের প্রিফর্মড রডস, ইনার প্রিফর্মড রড দিয়ে তৈরি।

অভ্যন্তরীণ প্রিফর্মড রডগুলি, যা সরাসরি তারের বাইরে মোড়ানো হয় এবং রাবার সন্নিবেশ দ্বারা আঁকড়ে ধরে, তারগুলিকে সুরক্ষা এবং কঠোরতা শক্তি প্রদান করতে।বাইরের প্রিফর্মড রডগুলি হাউজিং দ্বারা আঁকড়ে ধরে এবং রাবার সন্নিবেশ টিপে।

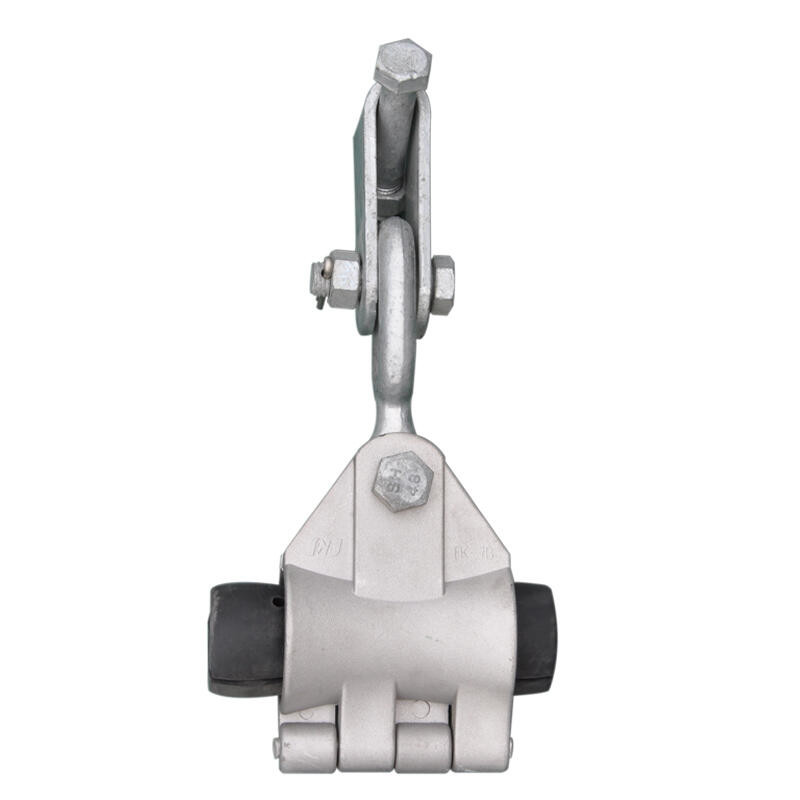

হাউজিং----- এটি ঢালাই অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, যা স্থিতিশীল, অ্যারো এবং যান্ত্রিক কর্মক্ষমতাতে আরও ভাল অ্যান্টিকোরোসিভ।

রাবার সন্নিবেশ----এটি উচ্চ-শ্রেণীর রাবার দিয়ে তৈরি, ওজোন এবং রাসায়নিক প্রতিরোধের জন্য যৌগিক, চরম উচ্চ এবং নিম্ন তাপমাত্রার বৈচিত্র্য এবং কম্প্রেশন সেটের আবহাওয়া।

বোল্ট, স্প্রিং ওয়াশার, ফ্ল্যাট ওয়াশার, বাদাম--- হট ডিপ গ্যালভানাইজড স্ট্যান্ডার্ড।

স্প্লিন্ট পিন---- বৈদ্যুতিক শক্তির আদর্শ অংশ।

ইনার প্রিফর্মড রডস--- উচ্চ প্রসার্য শক্তি, কঠোরতা শক্তি এবং চমৎকার স্থিতিস্থাপকতা এবং শক্তিশালী মরিচা প্রতিরোধের সাথে কাস্টম-তৈরি অ্যালুমিনিয়াম খাদ তারের যান্ত্রিক কর্মক্ষমতা এবং রাসায়নিক রচনা অনুসারে, এটি খারাপ আবহাওয়ার অবস্থায় দীর্ঘ সময়ের জন্য ব্যবহার করা যেতে পারে।

বাইরের প্রিফর্মড রড--- ইনার প্রিফর্মড রডের জন্য একই।

সংযোগ হার্ডওয়্যার--- শেকল, ইউ-বোল্ট, ইউবি ক্লিভিস, জেডএইচ ক্লিভিস হল বৈদ্যুতিক শক্তির মানক অংশ।

অভিমুখ

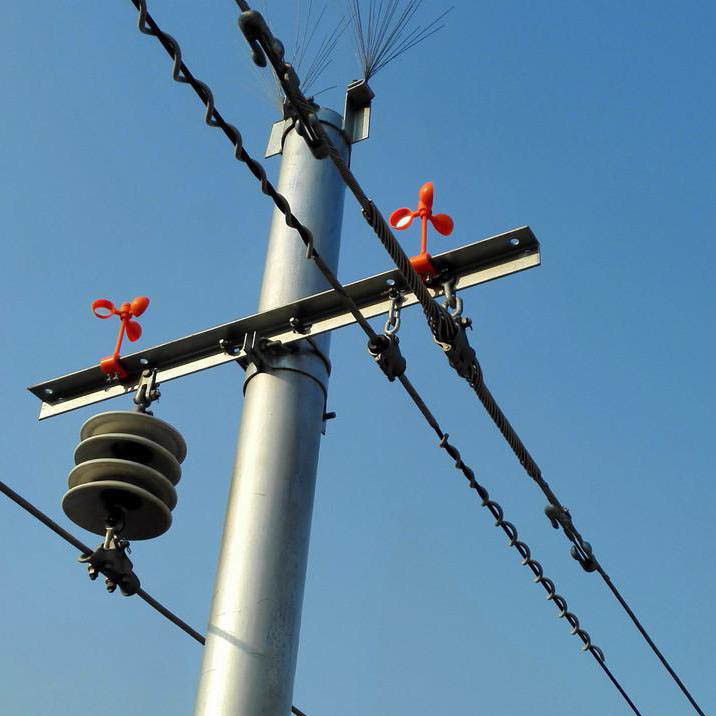

• 1. এটি 25° পোল (টাওয়ার) এবং তারের চেয়ে ছোট কোণ/উচ্চতা দেবদূতকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে, ডাবল সাসপেনশন ক্ল্যাম্প বড় স্প্যান দৈর্ঘ্য এবং সোজা মেরু (টাওয়ার) এর বড় উচ্চতা কোণে প্রয়োগ করা যেতে পারে।প্রতি মেরু (টাওয়ার) প্রতি সাসপেনশন ক্ল্যাম্পের একটি ইউনিট।

• সাসপেনশন ক্ল্যাম্পের জন্য স্পেসিফিকেশন মডেল নির্বাচন করুন যেটি উপযুক্ত তারের পরিসর এবং স্প্যান দৈর্ঘ্য / লোড-ওয়েটের সাথে সঙ্গতিপূর্ণ।

• এটা OPGW তারের জন্য উপযুক্ত.

• সাসপেনশন ক্ল্যাম্পের সাথে মেলে বিভিন্ন সংযোগ হার্ডওয়্যার নির্বাচন করুন যেটি মেরু (টাওয়ার) এর প্রকৃত লাইনের বিভিন্ন পদ্ধতি অনুসারে।
